Cable Fiber Number

4-12

Optical fiber type

G.652D

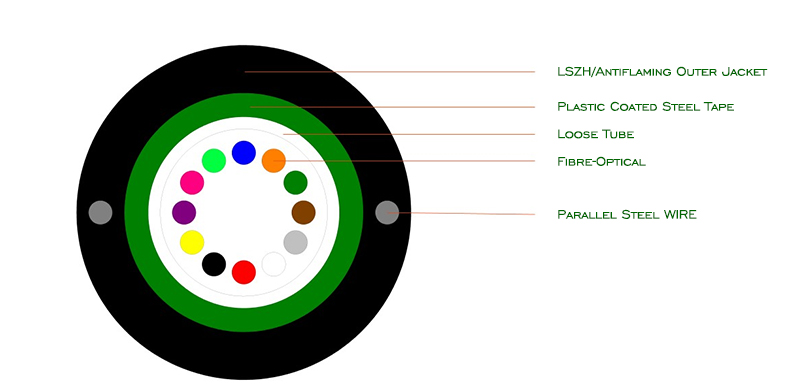

Design structure (stiffener + loose casing

and filling)

1

Stiffening member

Materials

Phosphating steel wire

Diameter（±0.05）mm

0.7

loose tube

Materials

PBT

Diameter（±0.06）mm

2.15

Thickness(±0.03）mm

0.30

Each tube some

12

The armoured layer

Materials

Plastic coated  steel belt

Thickness（+0.03）mm

0.20

Outer sheath

Materials

LSZH

Thickness（±0.2）mm

1.8±0.05

Color

Black

Cable size mm

7.0±0.05

Fiber optic cable net weight（±10）kg/km

65KG/KM

Allowable tensile strength (N)

600

Flattening force is allowed (N/100mm)

600

Application

Overhead、monitoring

Attenuation

1310nm

≤0.36dB/ km

1550nm

≤0.22dB/ km

bending

radius

 Dynamic

25.0D

Static

12.5D

  temperature range

（℃）

 Installation temperature

-20℃+60℃

Transportation & Storage

-40℃+70℃

Running temperature

-40℃+70

number

1

2

3

4

5

6

color

blue

Orange

green

brown

gray

white

number

7

8

9

10

11

12

color

red

black

yellow

violet

pink

turquoise

number

1

Color

White

Item

Unit

Parameter

G.652D

Mode field diameter

1310nm

m

9.2± 0.4

1550nm

m

10.4  ± 0.5

Cladding diameter

m

125± 1

Cladding non-circularity

%

≤1

Core/cladding concentricity error

m

≤0.6

Coating diameter

m

242± 7

Coating/cladding concentricity error

m

≤12

Cable cut-off wavelengt

nm

≤1260

Attenuation Coefficient

1310nm

dB/km

≤0.36

1550nm

dB/km

≤0.22

Proof stress leve

kpsi

≥100

number

item

test mode

acceptance requirements

1

Stretch

IEC 60794-1-2-E1

- Load: 600 N(long term) G (short-term)

When G is less than 1500N,

the cable load should be 1500N;

Under long-term tension load:

- The optical fiber has no obvious strain

-Noobvious additional

when G is between 1500 and 3000N,

the cable load should be 1500N;

when G is greater than 3000N,

the cable load should be 3000N.

- Subject length: 50 m

- Load duration: ≥1 minute

attenuation

Short-term tension load:

- Additional attenuation:     0.1dB After the test is completed:

-Nosignificant residual additional attenuation

- No obvious residual fiber strain

-No broken fiberand visible cracking of sheath

- Cable residual strain:      0.08%

2

flattening IEC 60794-1-2-E3

- Load:

300 N (long term) 1000 N (short term)

- Load duration: ≥1 minute

Under long-term flattening load:

-Noobvious additional attenuation

Short-term flattening load:

- Additional attenuation:     0.1dB After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

3

impact  IEC 60794-1-E4

- Impact points: 5

- Impact times per point :1

- Impact energy: 4.5 N·m

After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

4

  alternating bending

IEC 60794-1-2-E6

- Core shaftradius: 20 timescable diameter

- Load: 15kg

- Subject length: 1 m

- Bending rate: 2 seconds/time

- Bending times: ≥30 times   - Bending Angle: ±90

After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

5

reverse  IEC 60794-1-E7

- Subject length: 1 m

- Load: 15kg

- Torsion Angle: ±180°

- Number of twists: ≥10 times

After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

6

infiltration test IEC 60794-1-F5B

- Water column height: 1 m

- Sample length: 3 m

- Test duration: 24 hours

There is no water seepage

7

High and low temperature cycle test

IEC 60794-1-F1

- Temperature step:

+20℃→-40℃ →+70℃→+20℃

- Duration of each temperature point: 12 hours

- Number of cycles: 2

-40℃+70 ℃ Additional attenuation   0.1 dB/km@1550 nm

After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

8

Drip test  IEC 60794-1-E14

- Sample length: 30 cm

- Temperature:70°C -2°C

- Test time: 24 hours

   No drip
