Fiber core number

4

8

12

24

48

72

Typeof optical fiber

G652D

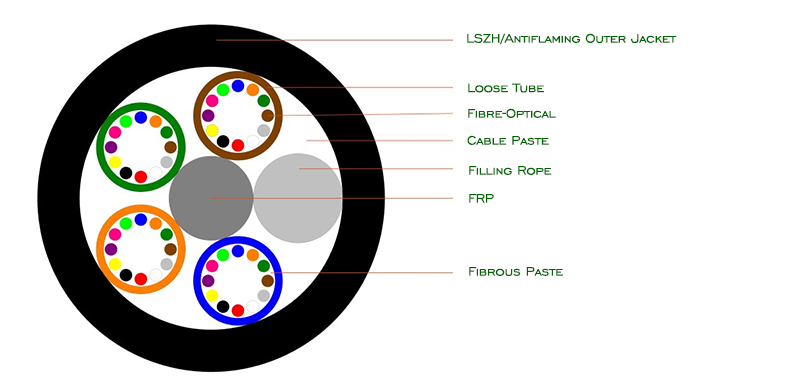

Design (reinforcement+loose sleeve and

filling)

1+6

Center reinforcement

material

FRP

diameter（±0.05）mm

2.0

Loose Tube

material

PBT

diameter（±0.06）mm

1.8

2.0

2.15

thickness（±0.03）mm

0.30

Number per die

4

6

12

thickness（+0.03）mm

0.20

Outer Jacket

material

LZSH

thickness（±0.2）mm

1.8

Optical cable size mm

9.5±0.03

Net weight of optical cable（±10）kg/km

95

Allowable tensile strength (N)

2000

Allowable flattening force (N/100mm)

1000

Application occasion

Electricity, pipeline

weaken

1550nm

≤0.22dB/ km

bend radius

dynamic

20.0 times cable diameter

static

15.0 times cable diameter

temperature

Installation temperature

-40℃+85℃

range（℃）

Transportation & storage

-40℃+85℃

operating temperature

-40℃+85℃

serial number

1

2

3

4

5

6

colour

Blue

tangerine

green

brown

grey

white

serial number

7

8

9

10

11

12

colour

red

black

yellow

purple

pink

dark green

Item

Unit

Specification

G.652D

Mode field diameter

1310nm

um

9.2± 0.4

1550nm

um

10.4±0.8

Cladding diameter

um

125± 1

Cladding non-circularity

%

≤1.0

Core/cladding concentricity error

um

≤0.5

Coating diameter

um

242± 7

Coating/cladding concentricity error

um

≤12

Cable cut-off wavelength

nm

≤1260

  Attenuation Coefficient

1550nm

dB/km

≤0.22

1310nm

dB/km

≤0.36

Proof stress level

kpsi

≥100

number

item

test mode

acceptance requirements

1

Stretch

IEC 60794-1-2-E1

- Load: 600 N(long term) G (short-term)

When G is less than 1500N, the cable load should be 1500N;

 when G is between 1500 and 3000N,

the cable load should be 1500N; when G is greater than 3000N, the cable load should be 3000N.

Under long-term tension load:

- The optical fiber has no obvious strain

-Noobvious additional attenuation

Short-term tension load:

- Additional attenuation:     0.1dB After the test is completed:

-No  significant residual

- Subject length: 50 m

- Load duration: ≥1 minute

additional attenuation

- No obvious residual fiber strain

-No broken fiberand visible cracking of sheath

- Cable residual strain:      0.08%

2

flattening IEC 60794-1-2-E3

- Load:

300 N (long term) 1000 N (short term)

- Load duration: ≥1 minute

Under long-term flattening load:

-Noobvious additional attenuation

Short-term flattening load:

- Additional attenuation:     0.1dB After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

3

impact  IEC 60794-1-E4

- Impact points: 5

- Impact times per point :1

- Impact energy: 4.5 N·m

After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

4

alternating bending

IEC 60794-1-2-E6

- Core shaft radius: 20 times cable diameter

- Load: 15kg

- Subject length: 1 m

- Bending rate: 2 seconds/time

- Bending times: ≥30 times   - Bending Angle: ±90

After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

5

reverse  IEC 60794-1-E7

- Subject length: 1 m

- Load: 15kg

- Torsion Angle: ±180°

- Number of twists: ≥10 times

After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

6

infiltration test IEC 60794-1-F5B

- Water column height: 1 m

- Sample length: 3 m

- Test duration: 24 hours

There is no water seepage

7

High and low temperature cycle test

IEC 60794-1-F1

- Temperature step:

+20℃→-40℃ →+70℃→+20℃

- Duration of each temperature point: 12 hours

- Number of cycles: 2

-40℃+70 ℃ Additional

attenuation   0.1 dB/km@1550 nm After the test is completed:

-Nosignificant residual additional attenuation

-No broken fiberand visible cracking of sheath

8

Drip test  IEC 60794-1-E14

- Sample length: 30 cm

- Temperature: 70°C -2°C

- Test time: 24 hours

   No drip
